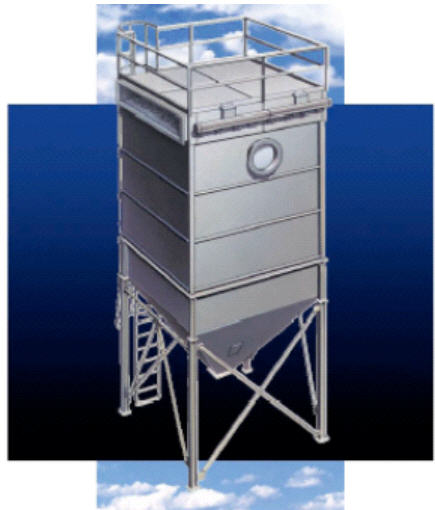

AAF C Fabripulse脈沖噴吹袋式除塵器在通風工程,產品加工等空氣凈化系統中應用非常成功。
AAF采用革新的理念融匯傳統的產品設計方案推出的C Fabripulse脈沖袋式除塵器,不僅外觀線條優美,而且結構獨特,性能優異。
C Fabripulse袋式除塵器設計方案中每個脈沖閥匹配17個14英尺長的濾袋。1000CFM的煙氣量只需0.3~0.7SCFM的壓縮空氣量。過濾風速8:1(FPM)。 優點 凈化空氣:C Fabripulse袋式除塵器能夠提供一個持續的過濾效率99+%。在不中斷煙氣流過除塵器的情況下進行在線調理或維修濾袋。 高效除塵
AAF在C Fabripulse的設計方案中利用了沉降原理,含塵氣流進入除塵器下端入口,接觸位于入口處的擋板氣流改變方向豎直向上竄行,大而重的顆粒灰塵落入灰斗。從而延長了濾袋的使用壽命,擋板的精心設計使得向上竄行的氣流分布均勻,減少了渦漩的形成。 維修費用低
壓縮空氣量相對于其它除塵器耗量少,所以相應的減少了閥的數量。
在C Fabripulse袋式除塵器中,文丘里管,袋籠裝配成一個整理。采用AAF獲得專利的快速膠帶密封技術把濾袋固定在花板上,換袋時不需使用專用工具。 模塊化結構
C Fabripulse袋式除塵器由上部風室、中部箱體和下部灰斗組成。整個風室(包括花板和文丘里管)采用工廠裝配。 工作原理
1.含塵煙氣進入進風口,遇到擋板,大而重的顆粒落入灰斗,越過擋板后的氣流分布均勻流向濾袋。
2.細粒灰塵被濾袋表面捕捉,形成塵餅后提高了過濾效率。
3.干凈的空氣穿過濾袋流向風機吸氣口。
4.電晶體定時控制器給出信號到脈沖閥,然后脈沖閥作用于氣包,高壓壓縮空氣從噴吹管噴向文丘里管,高速空氣誘導二次風量,從而有大量的氣體進入濾袋,所以濾袋被鼓脹,外表面的聚集的灰塵被抖入灰斗上體,中體,下體作為單元體裝運減少了運輸費用。 低成本 C Fabripulse袋式除塵器空氣凈化系統允許一個較高過濾風速,所以整個裝置尺寸小,占用面積少。 使用壽命長 箱體采用10和11gauge厚鋼材,除塵器室內氣流流動優化設計。 支撐腳
如果選擇標準長度支撐腳,則灰斗口法蘭離地面有4英尺距離。如果支撐腳增高6英尺,則灰斗口法蘭離地面有8英尺距離。 濾袋接地保護 因為收集的灰塵產生靜電,所以濾袋都做了接地保護。 NEMA 9 電磁閥組件設計要求NEMA 9,而標準要求只需NEMA 4。 壓差控制器 壓差控制開關和定時器結合使用,當壓降到達預設的數值后,就開始啟動清灰系統,這樣既延長了濾袋的使用壽命,也節約了壓縮空氣量。 噴水系統 濕式和干式系統均可提供防爆口,既可使用于負壓系統,也可使用于正壓系統。
|
